首頁進口晶振西鐵城石英晶振,CS20陶瓷面晶振,電話機晶振,CS20-3.6864MABJ-UT

    西鐵城石英晶振,CS20陶瓷面晶振,電話機晶振,CS20-3.6864MABJ-UT

  • 編號：14751971
  • 頻率：3.5MHZ~30.0MHZ

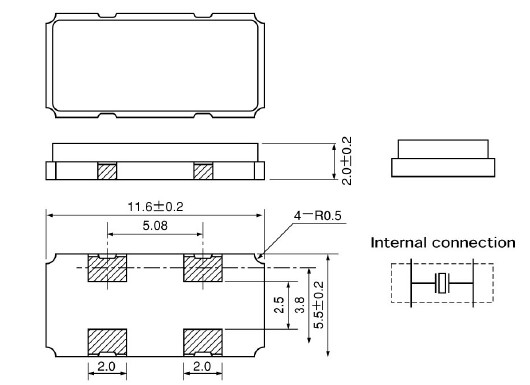

  • 尺寸：11.6*5.5mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
西鐵城石英晶振,CS20陶瓷面晶振,"CS20-3.6864MABJ-UT"電話機晶振,小型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,小型,薄型優良的耐環境特性,包括耐熱性,耐沖擊性等,在移動通信領域可發揮優良的電氣特性...


      西鐵城石英晶振,CS20陶瓷面晶振,電話機晶振,"CS20-3.6864MABJ-UT",小型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,小型,薄型優良的耐環境特性,包括耐熱性,耐沖擊性等,在移動通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

西鐵城晶振項目 符號 規格說明 條件
額定頻率范圍 f_nom CS20 3.5MHz~30.0MHz 請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度 T_stg -55°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C
激勵功率 DL 0.5μW (1.0μW Max.) 如果你有最大激勵功率為1.0μW 的需求,請聯系我們.
頻率公差
（標準）		 f_tol ±20 × 10-6 +25°C,
DL=0.1μW
如需更嚴格的公差，聯系我們
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 7pF, 9pF, 12.5pF 可指定
串聯電阻（ESR） R1 70kΩ Max. 70kΩ to 45kΩ
串聯電容 C1 3.4fF Typ. 3.7fF to 1.6fF
分路電容 C0 1.0pF Typ. 1.3pF to 0.5pF
頻率老化 f_age ±3 ×10-6 / year Max. +25°C, 第一年



      經由不同的石英切割角度及不同電極型狀的電場效應, "CS20-3.6864MABJ-UT",石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O(shè)計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.


    "CS20-3.6864MABJ-UT",西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻.
    運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.
    微型技術,是我們的領域.
    人類,是我們的理念.
    科學技術,是我們的基礎.


     為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,"CS20-3.6864MABJ-UT",優先提供符合「西鐵城集團無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
     近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而西鐵城電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.
