首頁進口晶振壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振

    壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振

  • 編號：76385880
  • 頻率：12.8MHz~26.0MHz

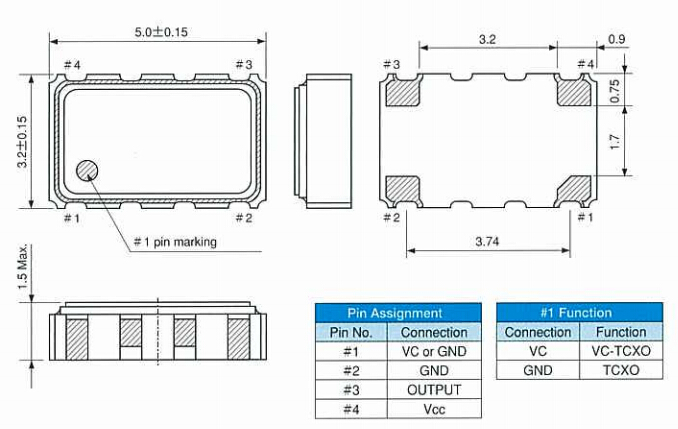

  • 尺寸：5.0*3.2mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿...

     壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

貼片晶振項目 符號 CSX-532T CSX-532T 條件
輸出頻率范圍 f0 12.8MHz~26.0MHz 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC 2.5V ±0.25V 3.3V ±0.33V
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use 如下表所示
頻率穩定度 f_tol 如下表所示
功耗 ICC 15mA Max. 20mA Max. 無負載條件
占空比 SYM 40% ～ 60% 50% VCC 極
輸出電壓 VOH 90% VCC Min.
VOL 10% VCC Max.
輸出負載條件
（CMOS）		 L_CMOS 15pF Max.
輸入電壓 VIH 70% VCC Min.
VIL 30% VCC Max.
上升時間 /
下降時間		 tr / tf 7ns Max. 6ns Max. 10% VCC ～ 90% VCC極
振蕩啟動時間 t_str 10ms Max. 在電源電壓最低時，所需時間為 0秒
頻率老化 f_aging ±5 × 10-6 / year Max. +25°C, VCC=3.3V，第一年




在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
　(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )
　　　(series resonance frequency and parallel resonance frequency)
　(2) 諧振頻率及反諧振頻率 ( fr , fa )
　　　(resonance frequency and anti-resonance frequency)
　(3) 最大電導頻率及最小電導頻率 ( fm , fn )
　　　(maximum admittance frequency minimum admittance frequency).
　這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到
