首頁晶振廠家ZTT12.0MHZ,陶瓷晶振,壓電陶瓷諧振器

    ZTT12.0MHZ,陶瓷晶振,壓電陶瓷諧振器

  • 編號：12037040
  • 頻率：12.0M~60.0MHZ

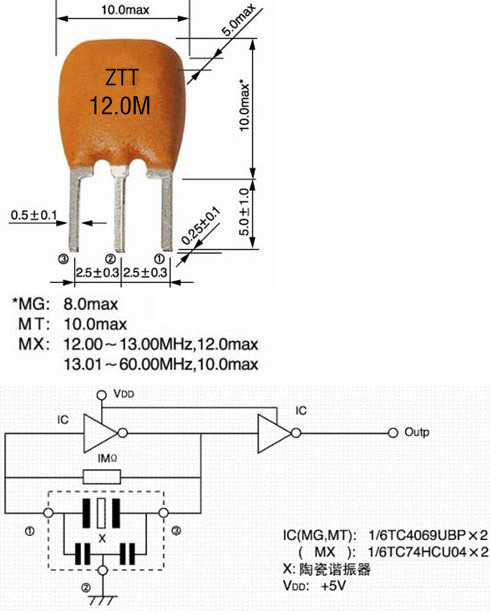

  • 尺寸：10.0*15.0
  • RoHS
  • RoHS2
使用陶瓷晶振,客戶可實現批量生產.與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是電諧振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.

     陶瓷晶振,ZTT12.0MHZ,壓電陶瓷諧振器,康華爾電子生產的陶瓷諧振器,ZTT系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5％,±0.3％.陶瓷諧振器,是一種壓電元器件,類似于石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
品名TYPEOFSWITCH 諧振器RESONATOR 型號MODEL NO ZTT12.0MX
電性能參數ELECTRJCAL  STRUCTURE  CHARACTERISTICS
NO 陶瓷晶振項目 ITEM 陶瓷晶振規格:SPECIFICATION
2-1 標準振蕩頻率 OSCILLATION
FREQUENCY（FO）		 12.0MHz±0.3%
2-2 諧振阻抗RESONANT IMPEDANCE(Zr) 30Ω MAX
2-3 反諧振阻抗ANTIRESONANT IMPEDANCE(Za) 6.5KΩ MIN
2-4 振蕩頻率的溫度系數
OSCILLATION FREQUENCY(FO)		 ±0.3% MAX（-20℃to+80℃）
2-5 耐電壓WITHSTANDIGN VOLTAGE 100VDC 5 sec MAX
2-6 額定電壓RATING VOLTAGE
1 直流電壓DC VOLTAGE 12V DC MAX
2 輸入電壓AC VOLTAGE 15VPP
2-7 絕緣電阻INSULATION RESISTANCE 100MΩ MIN(AT 10VDC)
2-8 工作溫度OPERATION TEMPERATURE -20℃to+80℃
2-9 儲存溫度STORAGE TEMPERATURE -30℃to+80℃
2-10 壽命 AGING RATE(FO) ±0.3% MAX(10 YEARS)
